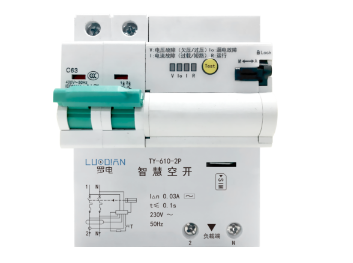

TY-610智慧空開安裝接線及使用說明
來源：北京消防改造 時間：2020-05-13 09:59:20
1.安裝前：安裝前，先確認【手自動切換開關】狀態在【M】位置，再用【手柄】進行分合閘操作2次，后將【手柄】置于分閘位置。
2.將產品安裝到導軌上，并按接線圖接線，完成后送電。

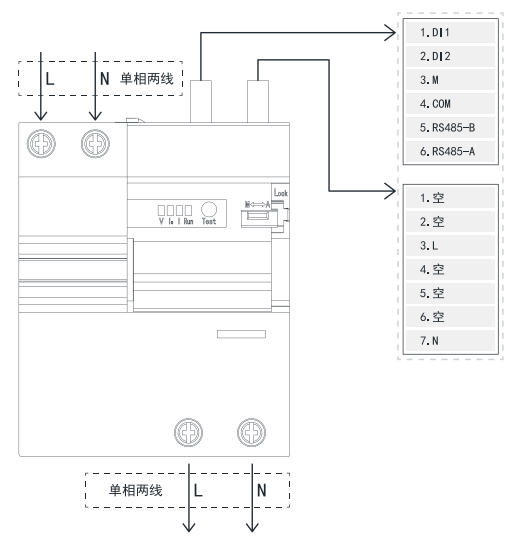

TY-610-2P產品接線示意圖
TY-610-4P產品接線示意圖
3.開機：確認安裝正確后，接通設備電源，將【手自動切換開關】切換到【A】位置，滿足合閘條件即手動合閘，本產品電源輸出指示綠燈亮。
4.通電正常后，按【test】按鍵測試漏電保護功能，漏電指示燈報警，如20S后自動復位通電，證明本產品正常。
注：
建議產品安裝在浪涌保護器的后端。
接線時注意：必須確認輸入端與輸出端，同時產品輔助電源與主電源必須接同一回路。
故障指示：因欠壓、過壓、漏電、過載、短路等原因產生故障，本產品會分閘，故障指示燈亮。
故障排除：根據故障指示燈所顯示的狀態進行有針對性的人工檢修與故障排除。

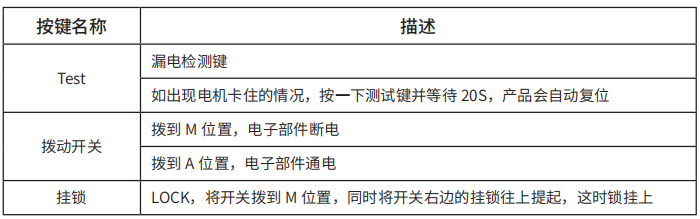

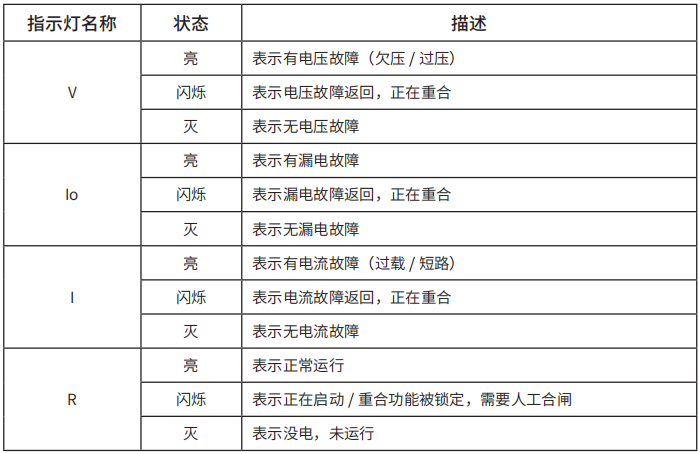

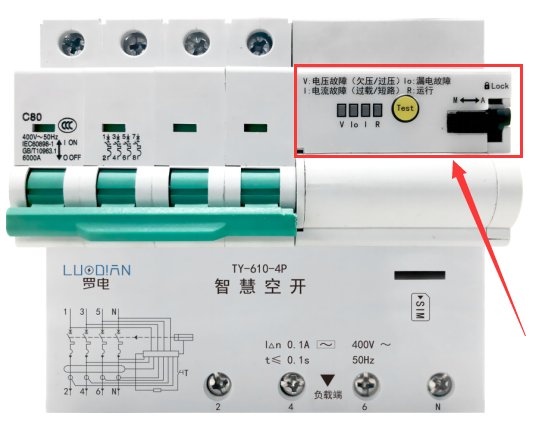

產品面板及指示燈說明
注：Test：測試鍵;M：手動模式;A：自動模式;Lock：掛鎖模式。
